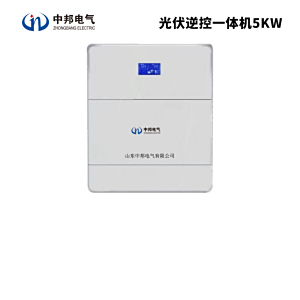

光伏逆控一体机5KW

ZBZL-Y系列是集太阳能储能&市电充电储能、交流正弦波输出于一体的新型混合太阳能储能逆变控制一体机，采用DSP控制，通过先进的控制算法，具有高响应速度、高可靠性和高工业化标准等特点。具有仅太阳能、市电优先、太阳能优先和市电&太阳能四种充电模式可选；逆变和市电两种输出方式可选，满足不同的应用需求。

太阳能充电模块采用最新优化的 MPPT 追踪技术，在任何环境下均能快速追踪到光伏阵列的最大功率点，实时获取太阳能电池板的最大能量，并且 MPPT 电压范围宽。

AC-DC 充电模块采用先进的控制算法实现全数字化的电压电流双闭环控制，控制精度高，体积小。交流电压输入范围宽，输入/输出保护功能齐全，稳定可靠的实现对蓄电池充电和保护。

DC-AC 逆变模块基于全数字智能化设计，采用先进的SPWM 技术，输出纯正弦波，将直流电转换成交流电，适用于家用电器、电动工具、工业设备、电子影音等交流负载。 产品采用段式液晶屏显示设计，实时显示系统的运行数据及运行状态。全面的电子保护功能，保证整个系统更安全、更稳定。

特点：

1. 采用全数字化电压电流双闭环控制，先进的 SPWM 技术，输出纯正弦波。
2. 拥有市电旁路、逆变输出两种输出方式，具备不间断供电功能。
3. 拥有 4 种充电模式可选：仅太阳能、市电优先、太阳能优先、混合充电。
4. 先进的 MPPT 技术，效率高达 99.9%。
5. 宽 MPPT 电压范围。
6. 具有太阳能及交流市电激活锂电池功能， ⽀持铅酸电池、 锂电池接⼊。
7. LCD 液晶屏设计、3 个 LED 指示灯，动态显示系统数据及运行状态。
8. ON/OFF 船型开关控制交流输出。
9. 具有省电模式功能，降低空载损耗。
10. 采用智能可调速风扇，高效散热，延长系统寿命。
11. 拥有多项保护功能，360°全方位防护。
12. 具有完备的短路保护，过欠压保护，过载保护，反灌保护等。
13. 具有混合带载功能:当不接电池时光伏与市电可以同时给负载供电(无电池时必须接市电),电池充满时亦可进入混合带载模式,该模式能充分利用光伏的能量。

    型号	ZBLW48-5K-Y
    市电模式
    额定输入电压	220/230Vac
    输入电压范围	(170Vac~280Vac)±2% (90Vac~280Vac)±2%
    频率	50Hz/ 60Hz  (自动侦测)
    频率范围	47±0.3Hz ~ 55±0.3Hz (50Hz); 57±0.3Hz ~ 65±0.3Hz (60Hz);
    过载/短路保护	断路器
    效率	>95%
    转换时间	10ms (典型值)
    （旁路与逆变）
    交流反灌保护	有
    最大旁路过载电流	40A
    逆变模式
    输出电压波形	纯正弦波
    额定输出功率(VA)	5000
    额定输出功率(W)	5000
    功率因素	1
    额定输出电压（Vac）	230Vac (200/208/220/240Vac Settable）
    输出电压误差	±5%
    输出频率范围 (Hz)	50Hz ± 0.3Hz/60Hz ± 0.3Hz
    效率	>90%
    过载保护	(102%<负载<125%) ±10%: 报错并 5 分钟后关闭 输 出; (125%<负载<150%) ±10%: 报错并 10 秒后关闭 输出； 负载>150% ±10%: 报错并 5 秒后关闭输出；
    峰值功率	6000VA
    带载电机能力	4HP
    输出短路保护	断路器
    旁路断路器规格	40A
    额定电池输入电压	48V ( 最小启动电压44V)
    电池电压范围	40Vdc-60Vdc ± 0.6Vdc (欠压告警 / 关机电压 / 过压告警/ 过压恢复…LCD 屏幕可设置)
    省电模式	负载 ≤50W
    市电充电
    电池类型	铅酸或锂电池
    最大充电电流	60A
    充电电流误差	± 5Adc
    充电电压范围	40–60Vdc
    短路保护	断路器与熔断保险丝
    断路器规格	40A
    过充保护	警告并1分钟后关闭充电
    太阳能充电
    最大PV开路电压	500Vdc
    PV工作电压范围	120-500Vdc
    MPPT电压范围	120-450Vdc
    电池电压范围	40–60Vdc
    最大输出功率	5000W
    太阳能充电电流范围（可设置）	0-80A
    充电短路保护	熔断保险丝
    接线保护	反接保护
    认证规格
    规格认证	CE(IEC 62109-1)
    EMC认证等级	EN61000
    工作温度范围	-15°C to 55°C
    存储温度范围	-25°C ~ 60°C
    湿度范围	5% to 95%（三防漆保护）
    噪音	≤60dB
    散热	强制风冷，风速可调
    通讯界面	USB/RS485(WiFi/GPRS)/干节点控制
    尺寸（L*W*D）	426mm*322mm*126mm
    重量（kg）	11
